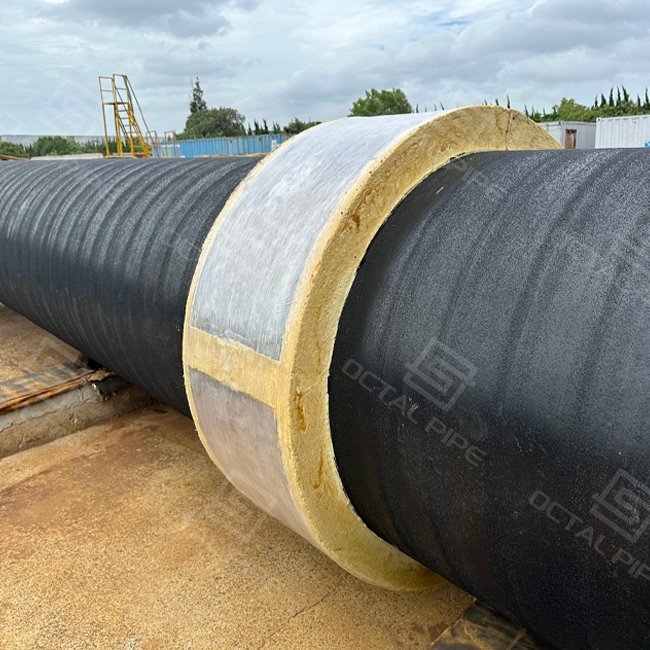

Anód telepítés
Szabványok: DNVGL-RP-F103, DNV-RP-B401, ISO 15589-2, NACE SP0169
Anódtípusok: áldozati (Zn, Al, Mg ötvözetek), ICCP (MMO, grafit, szilícium{0}}vas)
Beépítési módok: Hegesztett vagy közvetlenül a csőre rögzítve, Betonbevonatba (CWC) ágyazva, Bilincsre vagy nyeregre szerelve, Víz alatti telepítés búvárokkal/ROV-okkal, Meghajtású ICCP rúdrendszerek egyenirányítókkal
Műszaki előnyök: Élettartam: 20-40 év, Optimalizált áramelosztás, egyenletes CP-lefedettség, Biztonságos veszélyes/tengeri környezetben, Bizonyított teljesítmény tenger alatti és mocsári csővezetékekben
Alkalmazások: tengeri csővezetékek, felszállók, J-csövek, folyami kereszteződések, földbe épített csővezetékek
CWC anód telepítés jelentése
Anód telepítésvan az áldozati anódok csővezetékhez való rögzítése-hegesztéssel, befogással/szíjazással vagy a CWC rétegbe való beágyazással-, így az anódok korrodálódnak először, és az acélcső védve marad a katódos védelmi (CP) rendszer részeként. A CWC bevonatú csövek esetében vezérlést is tartalmazanód helyzete, rögzítési módja és kábelvédelmeígy az anódok elektromosan hatékonyak maradnak anélkül, hogy a kezelés, fektetés vagy terepi hegesztés során megsérülnének.
Két fő rendszert alkalmaznak:
- Feláldozó anódok (Zn, Al, Mg):Egyszerű,{0}}karbantartásmentes, ideális sekély vízhez és talajhoz.
- Impressed Current Anódok (MMO, Si{0}}vas):Egyenirányítókkal működik, állítható, alkalmas mélytengeri és nagy{0}}távú csővezetékekhez.
Az Octal Pipe az anódrendszereket szigorúan a DNVGL-RP-F103, ISO 15589-2 és NACE szabványok szerint tervezi és telepíti, optimalizált távolságot, ragasztást és telepítési módszereket kínálva (hegesztett, szorított vagy CWC beágyazott).
Anód telepítési szabványok és anódtípus kiválasztása (CP-megfelelőség)
| Anód beépítési elem | Mit takar | Tipikus választás / megjegyzés | Referencia szabványok és útmutatók |
|---|---|---|---|
| Az anód telepítésének megfelelősége | CP rendszer tervezési alapja merülő/földalatti csővezetékekhez; telepítési és üzembe helyezési átvételi keret | A tengeri/tengeralatti/temetett vonalak anódelrendezésének, csatolási módszerének és forgalmi dokumentumainak igazítására szolgál | DNVGL-RP-F103(tengeralattjáró CP galvanikus anódokkal);DNV-RP-B401(tenger alatti CP gyakorlat);ISO 15589-2(CP kőolaj- és földgázvezetékrendszerekhez);NACE SP0169 / SP0177(külső korrózióvédelem a föld alatti/búvárcsövekhez) |
| Anód beépítési típus: áldozati (galvanikus) | Nincs külső áramellátás; Az anód anyaga korrodálódik, hogy megvédje a csövet | Cink / alumínium / magnéziumötvözetek; gyakori sekély vízi, mocsaras és talajviszonyok esetén, ahol az egyszerű, elosztott védelmet részesítik előnyben | Általában a fenti CP tervezési alapon alkalmazzák (a projekt specifikációja az anyagot és a távolságot választja ki) |
| Anód beépítési típus: ICCP | Tápellátású CP egyenirányítókon keresztül állítható kimenettel | MMO / grafit / szilícium{0}}vasanódok; gyakran használják mélytengeri vagy nagy{0}}távolságú csővezetékekhez, ahol nagyobb az aktuális igény és a szabályozás | Jellemzően a fenti CP tervezési alapon alkalmazzák (a projekt specifikációja meghatározza a teljesítmény/vezérlési és felügyeleti követelményeket) |
cWC csőszerelési módszerek
A DNVGL{0}}RP-F103 szerint az anódok megfelelő telepítése kritikus fontosságú az egyenletes áramelosztás és a hosszú-távú hatékonyság biztosítása érdekében. Az Octal Pipe többféle telepítési megoldást kínál a csővezeték kialakításától és a környezettől függően:
1. Hegesztett rögzítés (párnák / karkötők)
Helymeghatározás:Az anódok úgy vannak elhelyezve, hogy elkerüljék a terepi illesztéseket, a támasztékokat és a szúrókkal, görgőkkel vagy a feszítővel érintkező területeket.
Hegesztés + bevonat javítási fegyelem:Meghatározzák a hegesztési területeket, majd a bevonatot javítják és lezárják, hogy megakadályozzák a "kis égési, nagy korróziós cellát".
Kábelvédelem:A nyomvonal biztonságos és védett, így nem akad el kezelés és süllyesztés közben.
2. Bilincs/szíj rögzítés (anód beépítő készlet)
A készlet hatókörének áttekinthetősége:Egy tipikus anód beszerelési készlet tartalmaz bilincseket/nyeregtestet, hevedereket/rögzítőket, szigetelőbetéteket, folytonos kábelt és tömítőanyagokat, -hogy a vállalkozó ne improvizáljon a helyszínen.
Kapcsolat minősége:Az illeszkedő felületek ellenőrzöttek, hogy elkerüljék a nagy{0}}ellenállású érintkezést, amely vizuálisan áthalad, de később elektromosan meghibásodik.
Lazulásgátló-és szállítási kezelés:A hevedereket úgy határozták meg, hogy elmozdulás nélkül túlélje a teherszállítást, emelést és fektetési feszültséget.
3. CWC-be ágyazva (védett CP-hez betonsúly bevonatú csövön)
Geometria beágyazása:A mélyedés/fedél vezérelt, így az anód védve van az ütésektől és a húzástól, miközben elektromosan hatékony.
Kábelkimenetek és tömítések:A kábelkimeneti pontok védettek és le vannak zárva, így nem válhatnak elakadási pontokká vagy vízúttá.
Átmenetek vége:A CWC/anód zóna össze van hangolva a hegesztési csökkentésekkel, így a terepi hézagbevonat tisztán kivitelezhető (ha előírják).
Víz alatti telepítés:
A tenger alatti csővezetékek esetében az anódokat búvárok vagy távolról működtetett járművek (ROV) telepítik a tengeren.
Speciális bilincsek és hegesztőrendszerek garantálják a biztonságos és pontos elhelyezést.
A DNVGL-RP-F103 megadja a térközt és a csatolási módokat az egyenletes CP-lefedettség biztosítása érdekében.
Erősített anódrúd beszerelés (ICCP):
Az anódrudak (MMO, titán{0}}alapúak) a csővezeték útvonala mentén helyezkednek el.
Transzformátor{0}}egyenirányítókhoz csatlakoztatva szárazföldi vagy felső platformokhoz.
Állítható áramerősséget biztosít, nagy CP igényű mélytengeri csővezetékekhez.
anód telepítési eljárás
Használja ezt aanód telepítési eljárásalapvonal, és szükség esetén húzza meg az ITP-ben:
Munka előtti-visszaigazolás:Erősítse meg a bevonatrendszert, a CWC{0}}felépítést (ha van), az anódtávolsági tervet és a „no-go” zónákat a terepi illesztések/támasztékok közelében.
- Jelölés és{0}}igazítás:Jelölje meg a helyeket rajzonként; ellenőrizze a távolságot a felszerelések elhelyezéséhez és a kezelési helyekhez.
- Melléklet:Hegesztett vagy bilincs/heveder módszerrel szerelje fel; biztonságos kábelvezetés és feszültségmentesítés.
- Folytonosság ellenőrzése:Végezze el az elektromos folytonosság/ellenállás ellenőrzését, és rögzítse az eredményeketha a PO/ITP-ben van megadva.
- Tömítés és javítás:Javítsa meg/foltozza be a helyi bevonat sérüléseit, zárja le a kábelkijáratokat, és{0}}ellenőrizze újra a javított területeketamikor megadják.
- Beépített dokumentációként-:Frissítse az anódazonosítókat/helyszíneket és a tesztrekordokat az üzembe helyezéshez és a jövőbeni CP-felügyelethez.
Technikai előnyök
Az Octal Pipe anód beépítési megoldásai robusztus korrózióvédelmet biztosítanak számos műszaki előnnyel:
Meghosszabbított élettartam:
A DNVGL-RP-F103 kialakítás megfelelő anódsúlyt, távolságot és kapacitást biztosít, így 20–40 éves hatékony katódos védelmet tesz lehetővé.
Optimalizált árameloszlás:
A mérnöki tervezés biztosítja a csővezeték felületének egyenletes polarizációját.
Megakadályozza a helyi alul- vagy túlvédelmet, mindkettő a bevonat leválását okozhatja.
Biztonság veszélyes környezetben:
Az áldozati rendszerek nem igényelnek áramot, így elkerülhető a szikraveszély a gyúlékony zónákban.
Az ICCP rendszereket automatikus felügyelettel és áramszabályozással tervezték a biztonságos működés érdekében.
Integráció a Coatings & CWC-vel:
Együtt működik az FBE, 3LPE, 3LPP és CWC bevonatokkal, biztosítva a korrózió és a felhajtóerő stabilitását.
Biztosítja a bevonat integritását, miközben a CP-t redundanciával egészíti ki.
Alkalmazkodhatóság:
Sacrificial CP – Egyszerű, alacsony{0}}karbantartási igény, ideális sekély/süllyesztett környezetekhez.
ICCP – Állítható, alkalmas mélytengeri és nagy{0}}távolságú exportcsővezetékekhez.
Bizonyított offshore teljesítmény:
Alkalmazható tenger alatti csővezetékekben, felszállókban és J{0}}csövekben, megfelelve a DNV offshore tervezési biztonsági határainak.

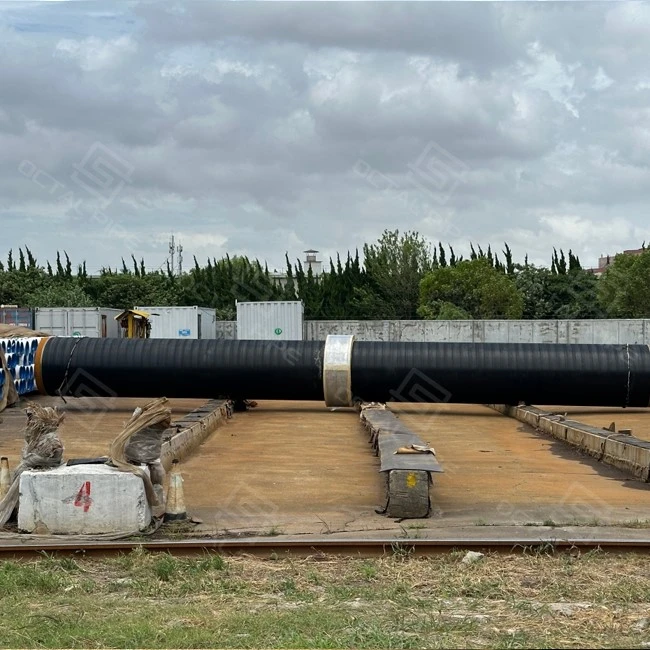

Anód beépítése CWC bevonatú csőre (hézag, sérülés és kábelvédelem)
Az aCWC bevonatú csővezeték, anódtelepítésnem csak a CP áramkimenetről szól. A gyakorlati kockázat az anódok és kábelek válásagubanc/ütési pontoka behúzás-, az udvari emelés, a görgős érintkezés és a fektetési műveletek során-majd a projekt fizeti a javításokat és az újra{2}}ellenőrzéseket. Ez a rész az anód csőre történő felszerelésére összpontosít, oly módon, hogy az elektromosan hatékony és a CWC kezeléssel és terepi hegesztéssel kialakítható maradjon.
| Mezőprobléma látható a CWC vonalakon | CWC bevonatú csövön használt anód beépítési vezérlés | Amit a vevő kérhet/benyújthat (ha meg van adva) |
|---|---|---|
| Az anódtest a görgőknek/szúróknak ütközik, vagy behúzáskor/fektetéskor akadozó ponttá válik{0}} | Határozza meg a „nincs -érintkezési zónákat” és a szükséges távolságot a feszítőktől/görgőktől; válassza ki a rögzítési útvonalat (hegesztett / bilincs / beágyazott) a kezelési mód alapján | Elrendezési rajz no-go zónákkal; csatolási mód nyilatkozat; mint-beépített anódok helylistája |
| Kábelsérülések a húzás, emelő hevederek vagy a cső{0}}--érintkezője halmozáskor | Kábelvezetés húzásmentesítővel, védett járatokkal és lezárt kijáratokkal; kerülje a szabadon lévő laza hurkokat | Kábelvezetési részlet + tömítési módszer; vizuális ellenőrző lista; javítási/újra-tesztnapló (ha van) |
| Betonperem kipattogzás a rögzítési terület körül szállítás után | Az érintkezési felületek ellenőrzése, ne terhelje az anódülékeket a törékeny élekre; határozza meg a kezelési pontokat/halmozási szabályokat, hogy az anódzónák ne legyenek hatással | Kezelési/csomagolási megjegyzések; udvari fotók kérésre; kárelfogadási kritériumok, ha azok szerepelnek a PO/ITP-ben |
| A hegesztett betétek/bilincs érintkezési pontjainál a bevonat sérülése helyi korróziós cellákat hoz létre | Határozza meg a felület-előkészítési és bevonatjavítási lépéseket a rögzítési területek körül; ellenőrizze a javított területeket (ha szükséges) | Bevonat javítási nyilvántartás; ünnepi teszt/újra{0}}ellenőrzési rekord (ha meg van adva) |
| Későn észlelt elektromos megszakítás (fektetés után vagy üzembe helyezés előtt) | Folytonosság-/ellenállás-ellenőrzés megkövetelése az egyeztetett szakaszokban és az eredmények rögzítése | Folytonossági/ellenállási vizsgálati rekord: módszer + elfogadási alap + eredmények (ha meg van adva) |
Anódtávolság és elrendezési szabályok (kerülje el a térközi ütközéseket)
A legtöbb anódtelepítési átdolgozás azért történik, mert a távolságszabályokat figyelmen kívül hagyva „X méter tipikusan” írtákterepi illesztések, CWC-csökkentések és fektetési berendezések érintkezése. Az alábbi szabályok segítenek abban, hogy az elrendezés CWC bevonatú csőre építhető legyen, miközben megőrzi a CP tervezési szándékát.
| Elrendezési szabály | Miért számít ez a CWC bevonatú csöveknél? | Hogyan kell feltüntetni a PO / rajzokon |
|---|---|---|
| Tartsa távol az anódokat a terepi hézagok bevonási zónáitól | A terepi kötésekhez tiszta hozzáférést kell biztosítani a hegesztéshez, az NDT-hez és a terepi csatlakozások bevonásához; A közeli anódok hézag- és bevonatkonfliktust hoznak létre | Nincsenek anódok a terepi illesztési / hegesztési zónák - mm/m-en belül (távolság projekttervenként) |
| Tartsa távol az anódokat a beton-szabad végektől/végátmenetektől | A CWC végek a legmagasabb kezelési és javítási zóna; a rossz elhelyezés növeli a töredezést és lelassítja az illeszkedést{0}} | Nincs anódcsatlakozás a CWC átmenetben és a beton -szabad véghossza (adja meg a vágási hosszt specifikációnként) |
| A görgő/feszítő érintkezési zónáit "no{0}}go"-ként határozza meg | A görgők/szúrók összezúzhatják a kábeleket vagy beüthetik az anódtesteket a behúzás/{0}}fektetés során | Nincsenek anódok a berendezés érintkezési sávjaiban (fektetési módszerrel azonosítva) |
| Kerülje az alátámasztásokat, a hajlításokat és a nagy{0}}feszültségű kezelési pontokat | A bilincsek, hevederek és támasztékok gyakran kanyarok/támaszpontok közelében landolnak; az ottani anódokat érik el először | Nem kell anódot beépíteni a támasztékokhoz/hajlításokhoz/kezelési emelési pontokhoz (rajzonként) |
| A térközt úgy kell kezelni, mint "tervezési szándékot + építhetőségi ellenőrzést" | A CP távolságnak meg kell felelnie a tervezésnek, de a végső elhelyezésnek túl kell élnie az építést | Távolság a CP kialakításonként; a végső elrendezést a terepi hézagtérkép és a kezelési terv alapján kell ellenőrizni a bevonat/eladás előtt |
GYIK
K 1 - Hogyan előzheti meg az elektromos problémákat, ha anódokat szerelnek fel betonsúlyú bevonatú csövekre?
K 2 - Mit kell tartalmaznia az anód telepítési eljárásának?
K 3 - Milyen dokumentumokat kell mellékelni az anód beszereléséhez (átvételhez és forgalomhoz)?
Tanúsítványok
CE tanúsítvány
ISO 9001 tanúsítvány
API Q1 tanúsítvány
ABS tanúsítvány
AP-5L tanúsítvány
API-5CT tanúsítvány
Szabványok:DNVGL-RP-F103, DNV-RP-B401, ISO 15589-2, NACE SP0169
Anód típusok:Feláldozható (Zn, Al, Mg), ICCP (MMO, grafit, szilícium{0}}vas)
Telepítési módok:Hegesztett, hevederes, CWC beágyazott, bilincs, víz alatti, ICCP rudak
Alkalmazások:Tengeri csővezetékek, tenger alatti csővezetékek, mocsarak, eltemetett csővezetékek
Élettartam:20-40 év
