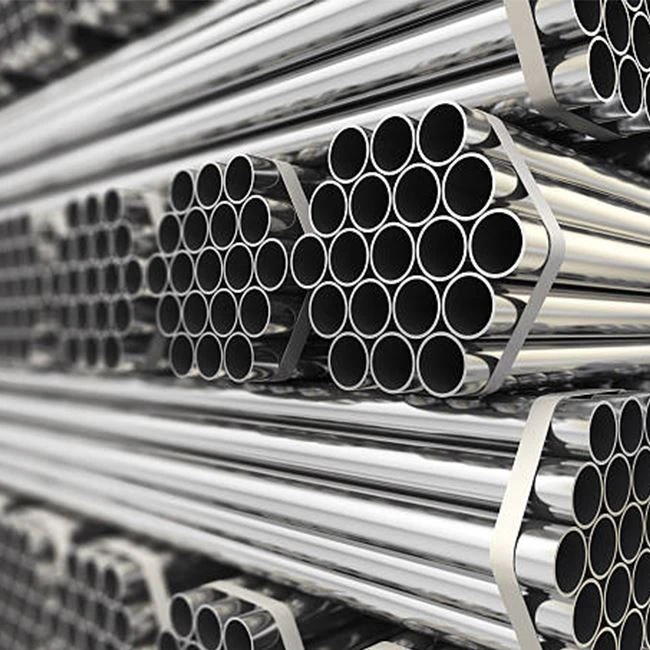

Szaniter cső

szaniter cső(gyakran így adják megszaniter cső) rozsdamentes cső erre készülthigiéniai szolgáltatás, ahol a csővezetéknek lennie kelltisztítható, nem-szennyező és ellenőrizhető-barát. A gyakorlatban az "egészségügyi" kifejezést abelső-felszíni állapot és gyártási viselkedés: sima, hibás{0}}ellenőrzött azonosító, amely nem fogja be a terméket, stabil OD/WT a konzisztens bilincs-illesztésért és orbitális hegesztésért, valamint olyan felület, amely alatt is megállja a helyétCIP/SIP ciklusokés rutinszerű lemosás anélkül, hogy tisztítási problémává válna.

Legtöbbszaniter cső rozsdamentes acélmegrendelések használata304/304L vagy 316/316L, de a teljesítményt általában az dönti el, ami az osztályzaton túlra van írva:befejezési szint (pl. BA, ha a fényerő és az alacsony tartás számít), mérettűrések/ovalitás, felület elfogadási kritériumok és a kibocsátási bizonyítékok(hőkövethetőség + MTC), amely lehetővé teszi, hogy a cső átmenjen az ellenőrzésen, és azonnal megkezdődjön a telepítés.

Az ASTM A270 egészségügyi rozsdamentes acél csövek kiváló belső felületi minőséget biztosítanak az élelmiszer-, ital- és gyógyszeripar higiéniai rendszerei számára, ahol elengedhetetlen a tisztaság és a korrózióállóság. Ez a cső támogatja az ellenőrzött helyben történő tisztítás-helyben (CIP) és sterilizálás-helyben történő sterilizálás (SIP) folyamatokat, minimalizálva a szennyeződés kockázatát az érzékeny közegekben, például a tisztított vízben vagy a tejtermékekben. Az Octal Pipe általános ausztenites minőségeket kínál, biztosítva a megbízható teljesítmény globális szabványainak való megfelelést.

Az Octal Pipe ASTM A270 szaniter csövei megfelelnek a varrat nélküli és hegesztett ausztenites és ferrites/ausztenites rozsdamentes acélcsövek ASTM A270/A270M előírásainak, beleértve a gyógyszerészeti minőségre vonatkozó kiegészítő követelményeket is. A biofeldolgozó berendezésekre vonatkozó ASME BPE-hez, az élelmiszer-minőségű rozsdamentes csövekhez pedig az ISO 2037 szabványhoz, és az olyan minőségekre vonatkozik, mint a 304, 304L, 316 és 316L. A kloridos környezetben való fokozott tartósság érdekében a duplex opciók, például a 2205 megfelelnek az ASTM A270 kritériumainak további teszteléssel.

BA Finish egészségügyi rozsdamentes acél cső

BA (fényes lágyítás)A szaniter csövet akkor választják ki, ha a vásárlók afényes, sima felületamely csökkenti a termék-tarthatóságát és lerövidíti a tisztítási időt-, ami gyakran előfordul a tejtermékek, italok, kozmetikai termékek és gyógyszeripari haszongépjárművek területén. Az általános-rozsdamentes csőhöz képest a BA szanitercsövek érzékenyebbek a gyártási szabályokra: a falvastagság növekedésévelegységes fal, stabil OD/ID felület, és az egyenletes megjelenés keményebbé válik, és ennek megfelelően nő a befejezési költség. Emiatt a BA-megrendeléseket jellemzően egyértelmű beszerzési leírás szabályozza: minőség (304L/316L), méret, kikészítési követelmény, átvételi feltételek (felületi állapot / méretellenőrzés), valamint a kiadáshoz szükséges dokumentumcsomag.

Az ASTM A270 kémiai határértékei biztosítják a lyuk- és feszültségkorrózióval szembeni ellenállást, míg a mechanikai tulajdonságok garantálják az integritást a folyamatnyomás alatt az ASME B31.3 szerint.

A mechanikai vizsgálat magában foglalja a szakítószilárdságot és a folyáshatárt, a nyúlás támogatásával az alakíthatóságot a beépítés során. A 316L esetében a minimális szakítószilárdság eléri az 515 MPa-t, a hozam 205 MPa, a nyúlás pedig 35%, az ASTM E8 módszerekkel igazolva.

Az ASTM A270 alatti varrat nélküli csövek extrudálással vagy átszúrással kezdődik, majd hideghúzással történik a pontosság érdekében. A hegesztett változatok automatikus AWI hegesztést használnak töltőanyag nélkül, az erősen hidegen{2}}megmunkált opcióknál több mint 35%-os falcsökkentést alkalmaznak a hőkezelés előtt a szerkezet homogenizálása érdekében. A hidrogénatmoszférában végzett végső lágyítás biztosítja az oxid--mentes felületeket, kiegészítve a 0,4 μm-nél kisebb vagy azzal egyenlő Ra elektropolírozással, ahol előírják.

A minőségi protokollok magukban foglalják a másfélszeres tervezési nyomás hidrosztatikus tesztelését, az örvényáramot a hibákra, valamint az ASME B46.1 szerinti profilométeres ellenőrzéseket. A boroszkópos vizsgálatok megerősítik a hegesztési varrat öblítését, míg a pozitív anyagazonosító (PMI) a kémiát igazolja. Az EN 10204 3.1 szerinti malomvizsgálati tanúsítványok hőkezelési naplókat és NDT jelentéseket tartalmaznak.

Az ASTM A270 tűréshatára az OD eltérést ±0,13 mm-re korlátozza 1 hüvelyk alatti méreteknél, ±0,38 mm-re méretezett nagyobb csöveknél, ahol a falvastagság nem haladja meg a névleges értéket több mint 12,5%-kal. Az egyenesség a hossz 0,5%-ánál megtartja a vízelvezető telepítést.

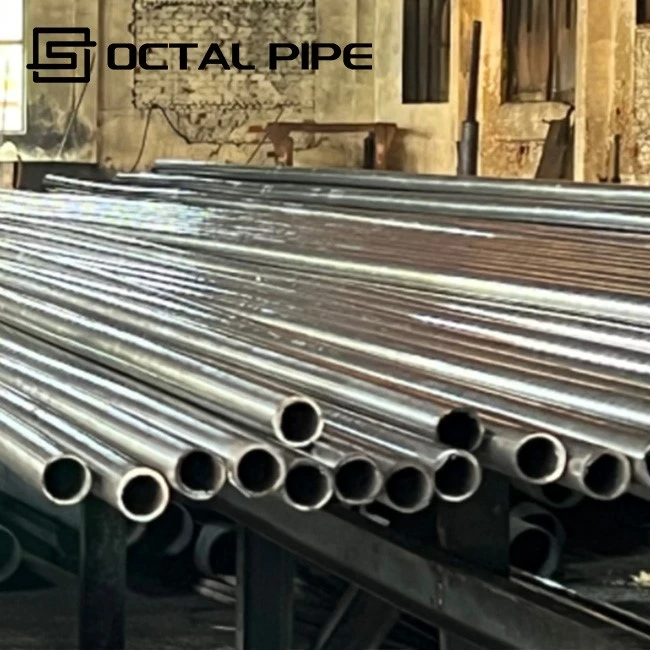

Az állomány kiemeli a hegesztett és varratmentességet304L és 316L6 méteres hosszúsággal a hatékony kezelés érdekében. A súlyok 0,02466-os együtthatót használnak, +1.2%-kal igazítva a realizmushoz-a végső súlyt a tényleges mérés függvényében. A méretek testreszabhatók; nem listázott méretek kérésre elérhetőek.

Sok vásárlói keresés landolrozsdamentes acél szaniter cső (A270)mert az A270 a higiénikus csövek általános projektreferenciája. Az Octal Pipe támogatja a szaniter csőellátást mind varrat nélküli, mind hegesztett útvonalként, meghatározott befejezési szinttel (beleértve a BA-t is, ha szükséges) és a tétel nyomon követhetőségét.

Az ellenőrzési dossziék (MTC 3.1/3.2, NDT jelentések) kérésre rendelkezésre állnak.

Szűréskorszanitercső beszállítók, a webhely kockázatának ellenőrzésének leggyorsabb módja-amérhetőolyan elemek, amelyek javítják a tisztíthatóságot,{0}}javítják a hozamot és a kibocsátási sebességet{1}}különösenszaniter cső rozsdamentes acélcsomagok (ASTM A270 szanitercső).

Felületkezelés (ID) és higiénikus átvétel

• Határozzon meg egy ID érdességi célt, amely megfelel a tisztítási módszernek:Ra kisebb vagy egyenlő, mint 0,8 μmáltalánosan elfogadott CIP/SIP csövekhez; szigorúbb specifikációk állíthatók beRa kisebb vagy egyenlő, mint 0,4 μm, és az érvényesítést igénylő projektek-minőségű felületek polírozást igényelhetnek0,2 μm Ra.
• Tegye láthatóvá az elfogadást: megköveteliprofilométeres ellenőrzések(felületi érdességrekordok), és adja meg, hogy mi számít visszautasíthatónak az ID/OD-n (pl. karcolások, gödrök, polírozási nyomok, elszíneződés)fényképek vagy hibahatárok alapján-tehát az ellenőrzés nem szubjektív.
• Az Octal Pipe általában a PO-t amérhetőkiadás:profilométer rekordok (Ra jelentések) sorsolással, plusz egyértelmű elutasítási nyelvezet az ID/OD esetében (gödrök, folyamatos pontozás, elszíneződés), így az ellenőrzés fogadása nem szubjektív.

Méretek és egyenesség (ami stabilan tartja az orbitális hegesztést és a szorítókötéseket)

• Zárja be a méretablakot elöl: a közös szaniter OD tartomány az0,5-12 hüvelyk.
• Hívja ki a tűréshatárokat a PO-ban, hogy a gyártás ne „fedezze fel” azokat a helyszínen: az OD-tűrés olyan szűk lehet, mint±0,13 mm(mert<1 in), scaling up to ±0,38 mmnagyobb méretekhez; falvastagság jellemzően szabályozott így vannem több mint 12,5%-kal a névleges alatt; az egyenességet gyakran tartjáka hossz 0,5%-aa vízelvezető útvonal és a kiszámítható bilincs-igazítás támogatására.

Hegesztett szaniter csővarrat-ellenőrzés - az elfogadási bizonyítékok-alapúak legyenek

• Hegesztett szanitercső esetén a varrat nem igen/nem címke. A vásárlók általában kifejezett módszert igényelnek: automatikusAWI hegesztés(gyakran autogén), és a belső állapotot bizonyító vizsgálati megközelítés.
• Az Octal Pipe általában támogatjaörvényáramú szűréscsőhiba-ellenőrzéshez és hozzáadhatboreszkóp varratok ellenőrzésereprezentatív hosszúságokon, amikor a vonal érzékenysége-kritikus (a telepítés utáni-késői utómunkálatok elkerülése érdekében).

Szanitercsövek ára - Mi mozgatja valójában a költségeket

Szaniter cső áráltalában valódi változók kis halmaza hajtja:fokozat (304L vs 316L), kidolgozási követelmény (BA és szigorúbb felületi elvárások), méret (OD/WT), és akiadási csomag(a nyomon követhetőség szintje, a tesztelési hatókör és bármely harmadik fél általi{0}}tanúság). A higiéniai projektekben gyakran a „legolcsóbb cső” válik a legdrágábbá, ha az újratisztítást, a kiselejtezett tételeket vagy a hegesztési munkákat figyelembe veszik. Egy tisztább árajánlat-összehasonlítás az, ha három sort kell igazítani a szállítók között: ugyanazt a szabványos hivatkozást (pl. A270, ha van), ugyanazt a befejezési leírást, és ugyanazt a kiadási bizonyítékot, amelyre a kézhezvételkor szükség van.

Tisztíthatósági viták (a cső jól néz ki, de a CIP/SIP nem megy át)
A rejtett kockázat azID felület: mikro-karcolások, polírozási nyomok, elszíneződések vagy helyi gödrök, amelyek a termék-tartási pontjaivá válnak. A helyek ezt hosszabb CIP-időnek, ismétlődő tamponokként vagy megmagyarázhatatlan maradványoknak érzik az orsó csatlakozásainál.
Hogyan vezérli az Octal Pipe:nem hagyjuk homályos címkeként a "csiszolt/BA"-t. A PO igazodik amérhető célpont(általában Ra{0}}alapú, ha a projekt megköveteli), és az elfogadás anellenőrzési szabály(milyen hibák utasíthatók el az ID/OD-n). A tételeket a szállítmányhoz kötődő felszíni/kifejezési bizonyítékokkal szabadítják fel, így az ellenőrzés átvétele nem válik szubjektív vitává.

Tiszta cső piszkosan szállítva (szennyeződés kezelése)
Még a jó csöveket is visszautasítjuk, ha az azonosító porral, nedvességnyomokkal vagy törmelékkel érkezik,{0}}különösen a WFI és a biotechnológiai hurkok esetében, ahol az elfogadás szigorú és az időintervallumok rövidek.
Hogyan vezérli az Octal Pipe:a szállítmányt higiéniai alkatrészként kezelik:végsapkák, zárt csomagolás és ellenőrzött kötegelés, olyan csomagolással, amely megakadályozza az ID szennyeződést és a felületi sérülést a be-/kirakodás során. Általában ez a különbség a közvetlenül felszerelhető-csövek és az újratisztításra váró karanténban lévő csövek között.

Nyomon követhetőségi hiányosságok (a cső ott van, de a minőségbiztosítás nem tudja felszabadítani)
Gyakori hibaüzenet a papírmunka, amelyet nem lehet gyorsan egyeztetni: hiányzik a hőleképezés, nem egyértelmű kötegazonosítók vagy tanúsítványok, amelyek nem illeszkednek a csőjelöléshez. Az eredmény: az egyszerű-anyag a helyszínen ül, és a projekt elveszíti a leállítási ablakot.
Hogyan vezérli az Octal Pipe:auditálható lánccal szállítjuk:csőjelölés → hő/terület térkép → MTC (EN 10204 3.1), így az átvizsgálás fogadása vagy kötegenként elkülöníthető találgatás nélkül. Amikor a projektek nagyobb biztosítékot igényelnek,3.2 / harmadik-fél tanújarendezhető, de az alap mindig a "gyors, ellenőrizhető kiadás".

Az ASTM A270 csövek megfelelnek az iszapokat kezelő tejipari szállítósorokhoz, az injekciós vízhez való gyógyszerészeti hurokhoz (WFI) és a biotechnológiai fermentációs rendszerekhez. Sima belső részei megakadályozzák a baktériumok megtapadását az élelmiszer-feldolgozás során, míg az alacsony széntartalmú anyagok ellenállnak az érzékenységnek a magas hőmérsékletű CIP ciklusokban. Agresszív közegben a duplex változatok meghosszabbítják az élettartamot kloridban{7}}dús környezetben, például a tengervíz-sótalanító kötésekben.

A szaniter csövet általában ott határozzák meg, ahol az "igazi probléma" történikműködés és tisztítás közben, nem a rajzon. Az alábbiakban bemutatjuk azokat a tipikus munkahelyi helyzeteket, amelyeket az Octal Pipe lát a higiéniai csomagokon,{1}}ahogyan a személyzet és a minőségbiztosítási csapatok a helyszínen beszélnek:

• WFI/tisztított{0}}vízhurkok leállás utáni karbantartás:újraindításkor a hurkot átöblítik, felmelegítik és mintát vesznek. A projektek gyakran kudarcot vallanakfelületi állapot és kezelési szennyeződés(ID szennyeződés, nedvesség behatolása, vegyes tételek). Az Octal Pipe jellemzően kupakkal ellátott szaniter csövet csomagol{1}}a tételhez feltérképezett tanúsítványokkal, így a webhely gyorsan nyomon követheti a hőmennyiséget, és elkerülheti az újra-tisztítást vagy a kibocsátási bizonyítékok hiánya miatti karantént.
• Fermentációs / biotechnológiai csúszótalpak (gyakori lemosás + termikus ciklus):a csövek ismétlődő hideg-meleg ciklusokat és vegyszeres tisztítást látnak. A munkahelyi fájdalom azelszíneződés, érdességváltozás és érzékenység kockázata a hegesztési hővel érintett zónák körül{0}}ha az anyag/kidolgozás nem egyezik. Az alacsony-szén-dioxid-kibocsátás és a meghatározott felületkezelési alap csökkenti a telepítés utáni-tisztítási meglepetéseket, és lerövidíti az érvényesítési időt.
• Magas-klorid tartalmú kötés-(sóoldat/maró{2}}tisztítási közelség):a kihívás nem a "korrózió általában", hanemlokalizált gödrösödés a réseknél, bilincseknél és elhalt{0}}láboknálismételt nedves-száraz expozíció után. Ezekben a csomagokban az anyagválasztást (gyakran 304 literről 316 literre vagy duplexre változtatva) a pontos mosási kémia és az állásidő valósága határozza meg, nem pedig a brosúracímke.

Octal Pipe tartókASTM A270 szanitercsőellátás mint afolyamat-ellenőrzött kiadás, amely az ellenőrző pontok köré épül, amelyek eldöntik, hogy a csövek megfelelnek-e a higiénikus átvételnekészökkenőmentesen telepíthető az ablakok leállítása során. A kínálati oldalon a rozsdamentes csövek kapacitásának alapértéke a következő~8000 t/év zökkenőmentesenés~10.000 t/év hegesztett, praktikus méretű ablakkalΦ6–Φ630 mm (WT 1–35 mm)a zökkenőmentes ésΦ19–Φ2620 mm (WT 1–35 mm)hegesztéshez,-így egy csomag lefedheti a közüzemi csöveket, az elosztókat és a nagy külső átmérőjű orsók gyártását anélkül, hogy felosztanák az eladókat.

Lépjen kapcsolatba most

GYIK





1. GYIK: ASTM A270 szaniter csövek vs ASME BPE - melyiket kell megadnom?

ASTMA270a közös alapspecifikációrozsdamentes acél szaniter csőétel/ital és általános higiéniai szolgáltatás terén.ASME BPEjellemzően a gyógyszerészeti/biotechnológiai területre választják, ha a projekt szigorúbb felületi/tisztítási elvárásokat (gyakran elektropolírozott követelményeket) ír elő.

2. GYIK: Mit jelent a BA bevonat a szaniter csöveknél (BA fényesen lágyított)?

BA (fényes lágyítás)a csöveket szabályozott/redukáló atmoszférában lágyítják, hogy fényes, oxid-{0}}mentes felületet kapjanak, amelyet könnyebb tisztán tartani és szemrevételezéssel ellenőrizni. Általában akkor határozzák meg, amikor a megjelenés konzisztenciája és tisztíthatósága fontos, de a PO-nak továbbra is mérhető felületi követelményre van szüksége, ha a tisztítási ellenőrzés szigorú.

3. GYIK: Milyen Ra-t kell megadni a rozsdamentes acél szanitercsövekhez, és hogyan mérik az Ra-t?

Gyakorlati egészségügyi célt gyakran adnak megRa kisebb vagy egyenlő, mint 0,8 μm, szigorúbb higiéniai vonalakkal, amelyeket gyakran használnakRa körülbelül 0,4 μm(vagy alacsonyabb az elektropolírozott követelményekhez). Az Ra-t általában a-val igazoljukprofilométer, és egyes specifikációk leolvasást igényelnek90 fok a polírozási fekvéshez/mintához képesta következetesség érdekében.

GYIK 4: Mi határozza meg a szanitercsövek árát (és hogyan áraznak tisztességesen a szanitercsövek szállítói)?

Szaniter cső árfőként az hajtjafokozat (304/304L vs 316/316L), abefejezési követelmény(BA vs mechanikus polírozás vs elektropolírozott/Ra cél), és akiadási hatókör(ellenőrzés/nyomonkövethetőség/tiszta csomagolás). Klorid-expozíciónak kitett mosási vagy durvább tisztítási környezetben gyakran a 316/316L-t részesítik előnyben, ami szintén befolyásolja a költségeket.

Tanúsítványok



CE tanúsítvány

ISO 9001 tanúsítvány

API Q1 tanúsítvány

ABS tanúsítvány

AP-5L tanúsítvány

API-5CT tanúsítvány
